Mass angefertigt Epoksihartsi lasikuitueristelevy
Koti / Tuote / Prepreg / Epoksihartsi lasikuitueristelevy
  • Epoksihartsi lasikuitueristelevy
  • Epoksihartsi lasikuitueristelevy
  • Epoksihartsi lasikuitueristelevy
  • Epoksihartsi lasikuitueristelevy

Epoksihartsi lasikuitueristelevy

Kontaktieren Sie uns
Vorherige：Es gab kein Vorgängerprodukt.Nächste：Kein Folgeprodukt
Umfang
FR-4 / G11-SARJA
Epoksihartsi lasikuitueristelevy

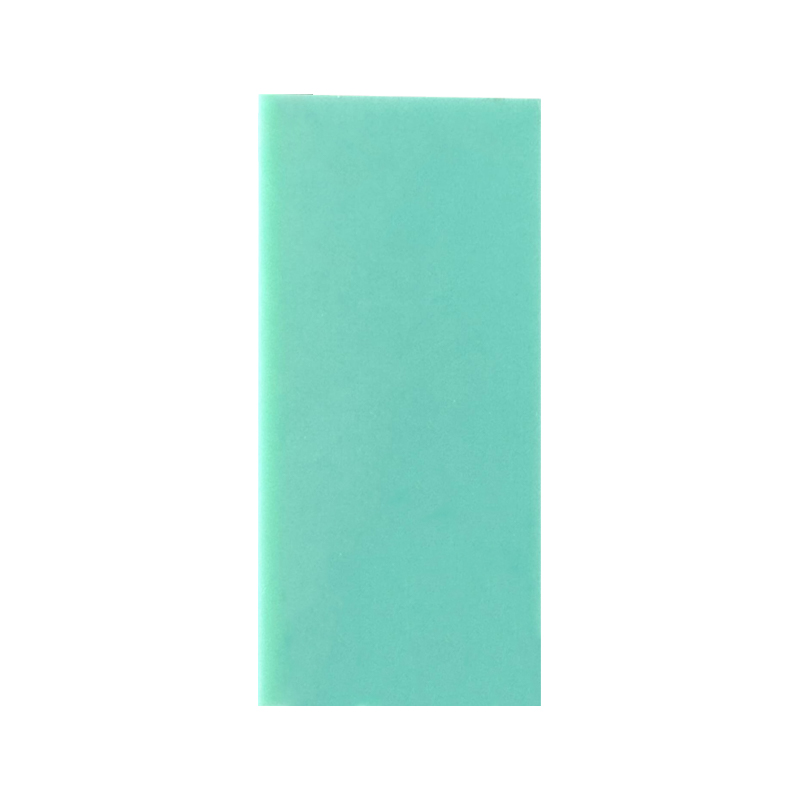

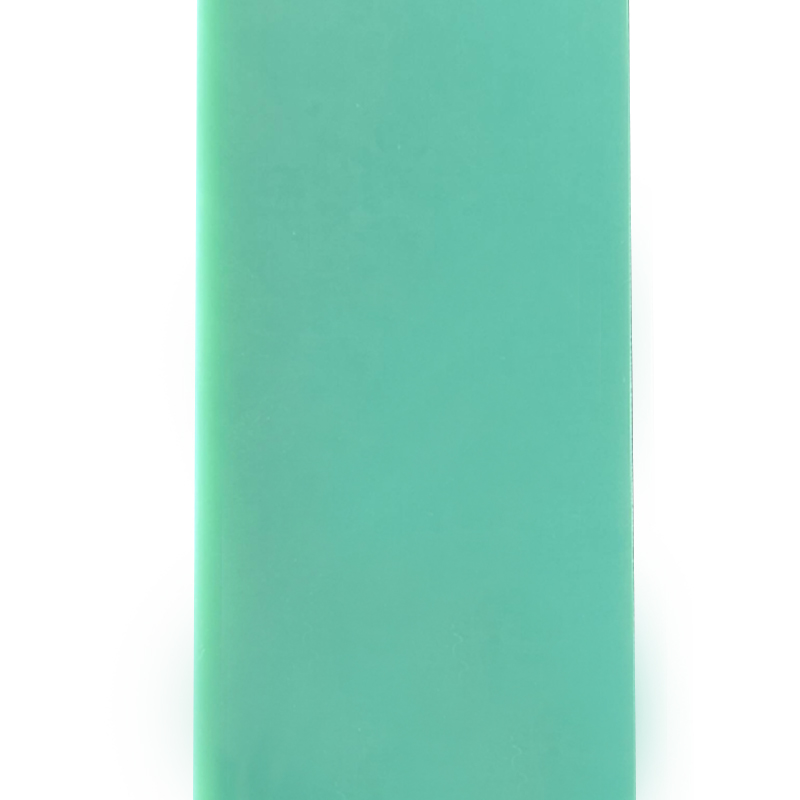

Jatkuvat E-lasikangaskerrokset, jotka on kyllästetty bromatulla epoksihartsilla, puristusmuovattu 160°C ja 14 MPa. Dielektrinen lujuus 20–28 kV/mm (ASTM D149), veden imeytyminen ≤0,15 % 24 tunnin upotuksen jälkeen. Käyttölämpötilaluokka F (155 °C), UL 94 V-0 syttyvyysluokitus. Paksuusalue 0,3 mm - 50 mm, saatavana luonnonvihreänä, valkoisena, keltaisena ja mustana sähköeristykseen ja rakenneasennukseen.
Lämpöluokka F (155°C)
UL syttyvyys 94 V-0
Dielektrinen 20–28 kV/mm
▸ Tekniset edut
  • Kaaren vastus: 180 sekuntia ilman seurantaa (ASTM D495), määritelty suurjännitekojeistoille ja kontaktoreille.
  • Alhainen hajoamiskerroin: Tan δ 0,015–0,02 1 MHz:llä, säilyttää signaalin eheyden suurtaajuisissa piirilevysovelluksissa.
  • Työstön vakaus: Purseeton poraus kovametallityökaluilla; delaminaatiota ohjataan reikien halkaisijalla ≥0,8 mm.
  • Kosteudenkestävyys: Eristysresistanssin säilyminen > 95 % 96 tunnin jälkeen 95 % suhteellisessa kosteudessa.
▸ Mekaaniset ja sähköiset tiedot
Taivutuslujuus (pituussuunnassa) 350-450 MPa
Vetolujuus 280-340 MPa
Puristusvoima 350-420 MPa
Tilavuusvastus 10⁷ – 10⁸ MΩ·cm
CTI (vertaileva seuranta) 175–200 V (PLC 3)
⎯
Mittatoleranssit
0,5-1,6 mm ±0,10 mm
1,6-3,0 mm ±0,15 mm
3,0 - 6,0 mm ±0,20 mm
Pituus/leveys ≤1000 mm ±2,0 mm
⎯
Lämpö & kemiallinen
  • Jatkuva käyttö: 130°C – 155°C
  • Lämmönjohtavuus: 0,25–0,35 W/(m·K)
  • Kemiallinen kestävyys: asetoni, etanoli, mineraaliöljyt
  • Vältä: väkevää rikkihappoa
⎯
Käsittelyparametrit
  • Leikkauspaksuus ≤3 mm
  • Poraussyöttö: 0,05–0,10 mm/kierros
  • Karan nopeus: 20k-40k RPM
  • Esilämmitys 80°C lävistystä varten >2 mm
◆ Sovelluskentät (sertifioitu IEC 60893:n, NEMA LI-1:n mukaan)
Kojeiston esteet Kiskojen tuet PCB-testauslaitteet Muuntajan välilevyt Moottorin urakiilat Kaarikourulevyt Eristävät aluslevyt
RoHS-yhteensopiva · REACH SVHC -vapaa · Halogeeniton laatu saatavilla (IEC 61249-2-21)
Varastointi & käsittely
▸ Pidä tasaisena lavoilla, joissa on reunatuet. Pinon maksimikorkeus 800 mm vääntymisen estämiseksi.
▸ Kosteusalue: 40 % – 70 % RH. Pitkäaikainen altistuminen >80 % suhteellisessa kosteudessa voi lisätä veden imeytymistä yli 0,3 %:iin.
▸ Vältä suoraa kosketusta kupari- tai paljaisiin teräspintoihin pitkäaikaisen varastoinnin aikana (hapetusvaara).
Yleisiä kysymyksiä ja huomautuksia
Max käyttöjännite? 2,5 kV/mm paksuus AC:lle (60 %:n vähennys DC:lle).
Jälkimuodostuskyky? Ei lämpömuovausta kovetuksen jälkeen; vain esikyllästetyt levyt.
Kaasunpoisto tyhjiössä? TML 0,45%, CVCM 0,08% — sopii tyhjiökammioihin.
Vääntymisen hallinta? Hehkutus 120°C:ssa 2 tunnin ajan vähentää jäännösjännitystä koneistuksen jälkeen.
ⓘ Sertifiointivaihtoehdot: MIL-I-24768, GB/T 1303.1, UL-tunnustettu (E-numero saatavilla). Mukana erän jäljitettävyys. Mekaaniset arvot perustuvat 1,6 mm:n paksuuteen, pituussuuntaan.
