Mass angefertigt Hiilikuitudroonin ulkoinen hupun päänsuojus
Koti / Tuote / Erityismuotoiset osat / Ilmailu- / Hiilikuitudroonin ulkoinen hupun päänsuojus
  • Hiilikuitudroonin ulkoinen hupun päänsuojus
  • Hiilikuitudroonin ulkoinen hupun päänsuojus
  • Hiilikuitudroonin ulkoinen hupun päänsuojus
  • Hiilikuitudroonin ulkoinen hupun päänsuojus

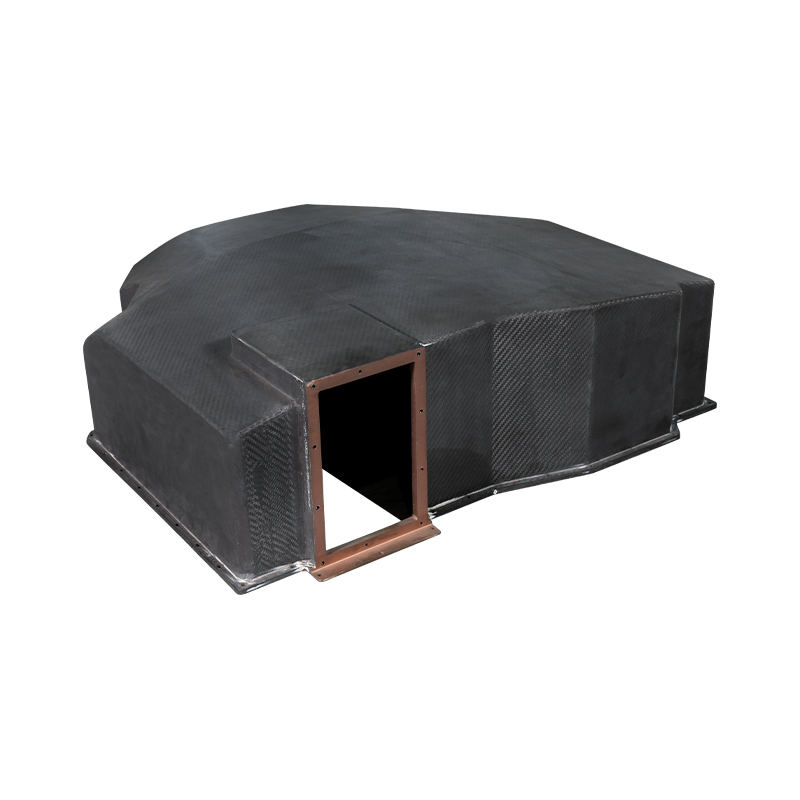

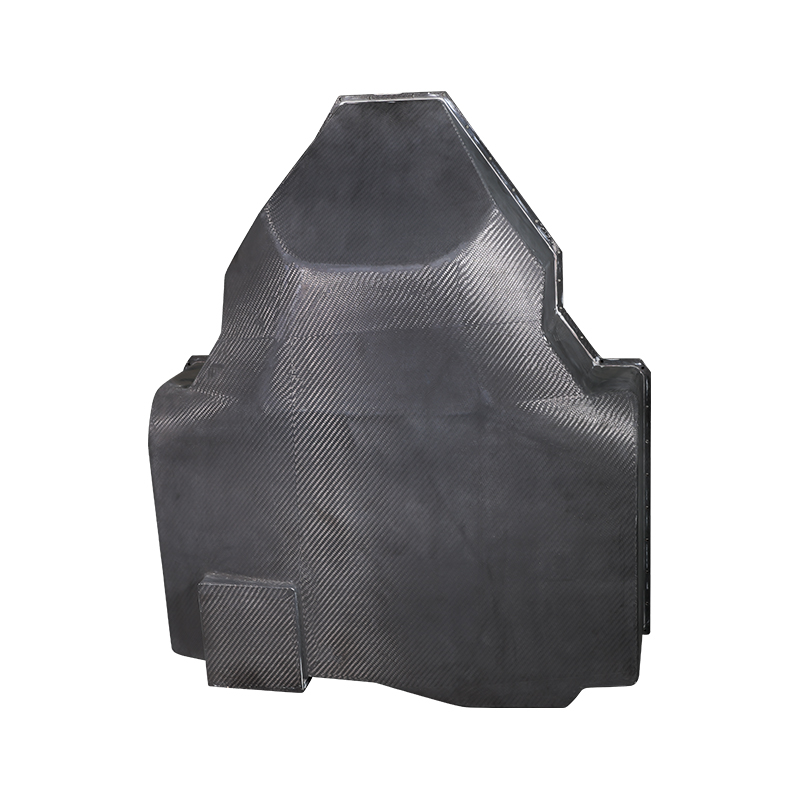

Hiilikuitudroonin ulkoinen hupun päänsuojus

Se voi vähentää ilma-aluksen rakenteen painoa noin 15% ~ 20% ja lisätä tehollista kuormaa; Se voi myös yksinkertaistaa UAV-prosessilaitteita, vähentää kokoonpanotyötä, lyhentää valmistussykliä ja alentaa koko lentokoneen koko elinkaaren kustannuksia. Parametreja voidaan mukauttaa.

Kontaktieren Sie uns
Vorherige：Hiilikuituinen miehittämättömän lentokoneen (UAV) laskutelineNächste：Hiilikuitu droonikuori
Umfang
UAV ULKOINEN KANSI · ILMA-AVARUSLUOKKA
Hiilikuitudroonin ulkoinen hupun päänsuojus
Paino (tyypillinen) 42-68g
Seinän paksuus 0,6-1,2 mm
Huoltolämpötila -40 - 110 °C
Rakennekatsaus
Prepreg-hiilikuitukatos, joka on valmistettu sovitetulla metallivalulla tai autoklaavikovetuksella. Toray T700 3K twill-kangas erittäin sitkeällä epoksihartsilla. Vetomoduuli 65 GPa, taivutuslujuus 750 MPa. Suunniteltu DJI M300-, Mavic 3-, Matrice- ja mukautetuille FPV-kehyksille. Sisäinen välys suunniteltu GPS-moduulin, IMU:n ja hyötykuorman liitäntäkaapeleille. Pintaresistanssi 10-100 ohmia neliötä kohti ESD-suojausta varten.
Kuitutyyppi Toray T700SC 3K 2x2 twill
Hartsi järjestelmä Epoksi (Tg 135°C)
Kuidun tilavuus 57-62 prosenttia
Pintakäsittely Kiiltävä (GU 90) tai matta
Kiinnityspisteet M2.5 / M3 upotetut mutterit
1
Keskeiset edut
  • Massan vähennys: 70 prosenttia kevyempi kuin alumiininen kuomu, 50 prosenttia kevyempi kuin PC-ABS samalla jäykkyydellä
  • Signaalin läpinäkyvyys: RF-lähetyshäviö alle 0,3 dB taajuudella 2,4 GHz ja 5,8 GHz (ei-johtava pinnoite käytetty)
  • Iskunkestävyys: Ei halkeamien leviämistä 500 g:n pudotuksen jälkeen 1,5 metrin korkeudesta betonille
2
Mittaparametrit
  • Pituusalue: 55-120 mm (lentokoneen rungosta riippuen)
  • Leveysalue: 45-95 mm
  • Korkeusalue: 25-55 mm
  • Toleranssi: plus/miinus 0,15 mm asennuspinnoilla
  • Syvyyskulma: 2 - 3 astetta purkamista varten
3
Ympäristön kestävyys
  • UV-kestävyys: 500 tuntia QUV, kiillon säilyvyys yli 85 prosenttia
  • Kosteuden imeytyminen: alle 0,1 prosenttia 7 päivän upotuksen jälkeen
  • Kemiallinen kestävyys: Polttoaine, öljy ja tavalliset puhdistusliuottimet eivät vaikuta siihen
Integrointi- ja kokoonpanotiedot
Kiinnitysruuveissa tulee käyttää nailonista aluslevyä galvaanisen korroosion estämiseksi hiili- ja alumiinirungon välillä.
Esiporatut reiät halkaisija 2,2 mm M2-ruuveille; upotuskulma 100 astetta uppoasennusta varten.
EMI-tiivistekanava saatavilla ESC-moduulien sähkömagneettisilta häiriöiltä suojaamiseen.
Ilmanvaihtoaukot voidaan integroida muovauksen aikana akku- tai ESC-jäähdytysilmavirtausta varten.
Yhteensopivuusmatriisi
Yhteensopiva DJI M300 RTK:n, M350:n, Mavic 3 Enterprisen, Autel EVO II:n ja mukautettujen 7-10 tuuman FPV-kehysten kanssa.
Hyötykuorman ovimalli on saatavana pudotusmekanismia tai toissijaista kameran ulkonemaa varten.
Mukautetut leikkaukset antenneille (SMA, u.FL) ja USB/HDMI-porteille, joita tukevat MOQ 50 -yksiköt.
Käsittely- ja huoltoprotokolla
01. Puhdistus — Käytä isopropyylialkoholia (70 prosenttia) nukkaamattomalla liinalla. Älä upota nesteeseen.
02. Tarkastus — Tarkista delaminoitumisen varmistus hankaustestillä ennen jokaista lentoa. Tylsä ääni ilmaisee eron.
03. Korjaus — Pienet halkeamat täytetty epoksihartsilla. Vaihda kansi, jos iskuvauriot ylittävät 15 mm halkeaman pituuden.
04. Säilytys — Suojaa suoralta auringonvalolta, kun sitä ei käytetä. UV-kirkaslakka pidentää käyttöikää 2000 lentotuntiin.
Tyypillisiä sovelluksia
Teollisuuden tarkastusdronit Maatalouden ruiskutettavat UAV:t Etsintä- ja pelastuslentokoneita FPV-kilpailun freestyle-suojat LiDAR-kartoitusalustojen kotelot
Estääkö hiilikuitu GPS-signaalin?
Päällystämätön hiilikuitu vaimentaa RF-signaaleja. Katoksissamme on sähköä johtamaton pintakerros (lasikuitu tai geelipinnoite), joka vähentää signaalihäviön alle 0,5 dB:n, mikä mahdollistaa GPS- ja telemetriavastaanoton ilman ulkoisia antenneja.
Suurin käyttökorkeus ja lämpötila
Korkeus jopa 7000 m. Jatkuva käyttölämpötila -30°C - 85°C. Lyhytaikainen altistuminen 110°C:lle (suora auringonvalo tummilla pinnoilla).
Mukautetun muotin hinta ja toimitusaika
Alumiinimuotti: USD 1 800-2 500, toimitusaika 25-30 päivää. Näytekatokset toimitetaan 5 päivän kuluessa muotin valmistumisesta.
i Kaikki katokset tarkastetaan 100-prosenttisesti CMM:n avulla reiän sijainnin toleranssin suhteen. Erätestausraportit sisältävät Tg:n, kuidun tilavuuden ja visuaalisen tarkastuksen IPC-A-600:n mukaan. OEM-brändäys (laserkaiverrus) saatavilla.
