Mass angefertigt Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
Koti / Tuote / Erityismuotoiset osat / Ilmailu- / Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
  • Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
  • Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
  • Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
  • Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline

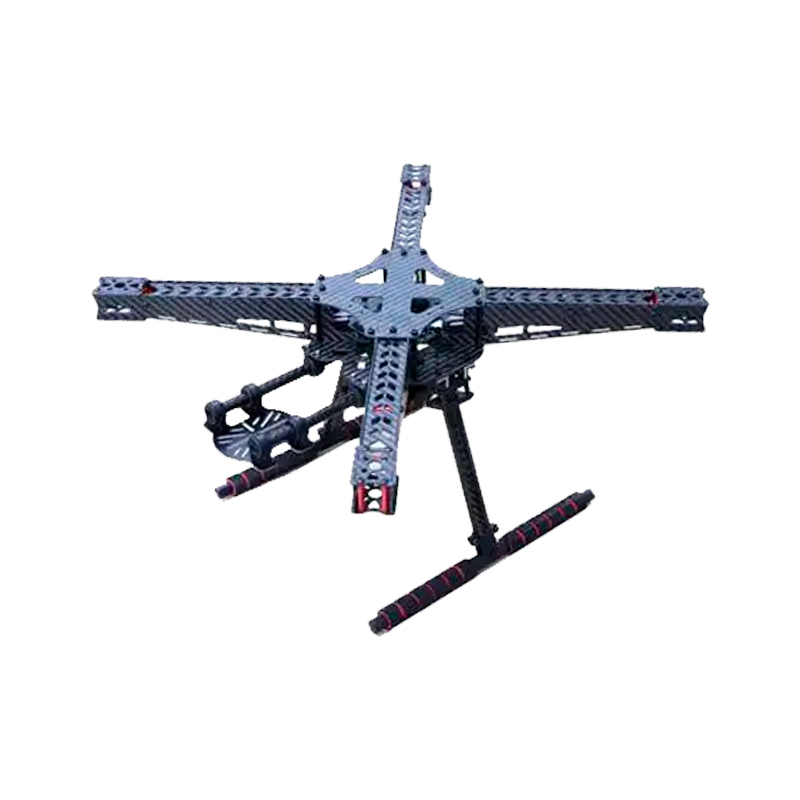

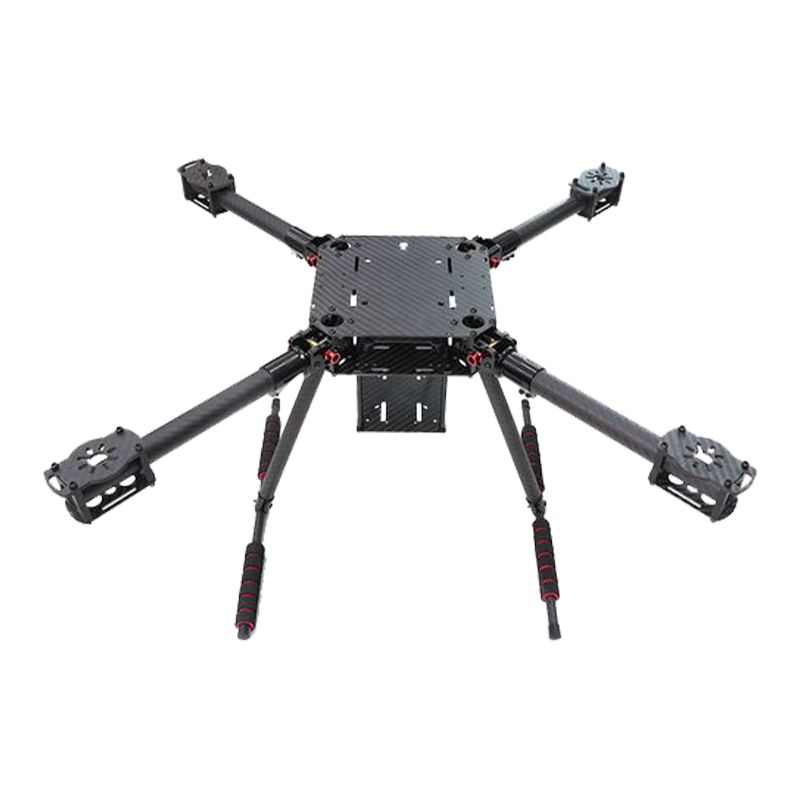

Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline

Laskuteline on droonien keskeinen komponentti laskeutuessaan ja sen on kestettävä valtavia iskukuormia. Hiilikuitukomposiittimateriaalit järkevällä rakennesuunnittelulla, kuten hunajakennorakenteilla, eivät ainoastaan ​​vähennä painoa, vaan myös parantavat energian- ja iskunvaimennusominaisuuksia, mikä voi suojata droonien turvallisuutta laskeutuessaan.

Kontaktieren Sie uns
Vorherige：Es gab kein Vorgängerprodukt.Nächste：Hiilikuitudroonin ulkoinen hupun päänsuojus
Umfang
minäLMA-ALUSLUOKKA · Tyhjiöpussitettu
Hiilikuituinen miehittämättömän lentokoneen (UAV) laskuteline
Carbon Fiber UAV Landing Gear on rakennekomponentti, joka on suunniteltu moniroottorisia ja kiinteäsiipisiä miehittämättömiä lentokoneita varten. Tämä 3K-toimikkaasta hiilikuidusta valmistettu ja epoksihartsilla vahvistettu laskujärjestelmä käyttää korkeaa lujuus-painosuhdetta minimoimaan lentokoneen suurimman lentoonlähtöpainon (MTOW). Laskutelineet valmistetaan tyhjiöpussi- tai autoklaaviprosessilla, mikä varmistaa tasaisen seinämän paksuuden ja sisäisen rakenteen eheyden. Sen virtaviivainen profiili on suunniteltu vähentämään aerodynaamista vastusta lennon aikana, kun taas hiilikuitukomposiittien tärinää vaimentavat ominaisuudet suojaavat lentokoneessa olevia antureita ja kardaanihyötykuormia kosketusjaksojen aikana.
40-60 % Kevyempi kuin alumiini
5-100kg Kantavuus (MTOW)
-40 - 80 °C Toiminta-alue
Tekniset tiedot
Materiaalin koostumus Toray hiilikuitu / epoksihartsi matriisi
Pintakäsittely 3K Matta/kiiltävä Twill tai Plain Weave
Painonpudotus 40 % - 60 % kevyempi kuin alumiiniseosvaihtoehdot
Kuormituskapasiteetti Skaalattavissa 5kg - 100kg MTOW
Lämpöstabiilisuus Toiminta-alue from -40°C to 80°C
Keskeiset edut
Korkea vetolujuus Korroosionkestävyys Väsymys Kestävyys Tärinän absorptio EMC-yhteensopiva
Komposiittimatriisi haihduttaa kineettistä energiaa törmäyksessä vähentäen runkoon siirtyvää mekaanista rasitusta.
01
Korkea vetolujuus
Tarjoaa jäykän tuen raskaan noston UAV:ille, säilyttäen rakenteellisen geometrian suurimman hyötykuorman olosuhteissa.
02
Korroosionkestävyys
Toisin kuin metallikomponentit, hiilikuitu ei hapetu, joten se soveltuu meri- ja rannikkooperaatioihin.
03
Väsymys Kestävyys
Kestää rakenteellista pehmenemistä toistuvien laskujaksojen aikana, mikä pidentää lentokoneen rungon käyttöikää.
04
Tärinän absorptio
Komposiittimatriisi haihduttaa kineettistä energiaa törmäyksessä, mikä vähentää runkoon siirtyvää mekaanista rasitusta.
05
Sähkömagneettinen yhteensopivuus
Suunniteltu välyksillä, jotka minimoivat häiriöt pohjaan asennettujen GPS-antennien tai lähetysmoduulien kanssa.
[A]
Maatalouden ruiskutusdronit
Tukee nestesäiliöiden ja ruiskutuslaitteistojen suurta painoa. Hiilikuidun kemiallinen kestävyys varmistaa, että vaihteisto ei hajoa, kun se altistuu lannoitteille tai torjunta-aineille.
[G]
Geospatiaalinen kartoitus ja maanmittaus
Tarjoaa vakaan, kevyen alustan LiDAR-skannereille ja monispektrikameroille. Painon säästö näkyy suoraan lennon kestävyyden kasvuna laajan alueen kartoitustehtävissä.
[S]
Etsintä- ja pelastustoiminta (SAR).
Mahdollistaa nopean käyttöönoton erilaisissa ympäristöissä. Vankka rakenne mahdollistaa laskeutumisen epätasaisessa tai valmistautumattomassa maastossa ilman tukien pysyvää muodonmuutosta.
Huolto- ja käyttöohjeet
Asennusta koskevat varotoimet
1 Käytä vääntömomenttia rajoittavia vääntimiä kiinnittäessäsi kiinnityspultteja estääksesi komposiittilaminaatin murskaantumisen.
2 Asenna kumiset vaimennusläpiviennit laskutelineen kiinnikkeen ja hiilikuitulevyn väliin eristääksesi edelleen korkeataajuista moottorin tärinää.
Tarkastus ja varastointi
I Vaikutustarkastus: Kovan laskeutumisen jälkeen tarkasta pinta delaminoitumisen tai hiusrajamurtumien varalta. Vaurioituneet hiilikuitukomponentit on vaihdettava välittömästi, koska niitä ei voi suoristaa tai hitsata.
II UV-altistus: UV-säteilyä kestävillä pinnoitteilla käsiteltynä pitkäaikaisen varastoinnin tulee olla varjoisassa paikassa, jotta hartsi ei hajoa käyttövuosien aikana.
III Puhdistus: Käytä hankaamattomia pesuaineita; Vältä liuotinpohjaisia ​​puhdistusaineita, jotka voivat vaikuttaa epoksihartsin pintaan.
i Sertifioitu UAV-sovelluksiin 25 kg asti per laskutuki (staattinen kuorma). Mukautettu geometria saatavilla tietyille lentokoneille. Erätarkastus sisältää sisäisten aukkojen ultraäänitestauksen.
