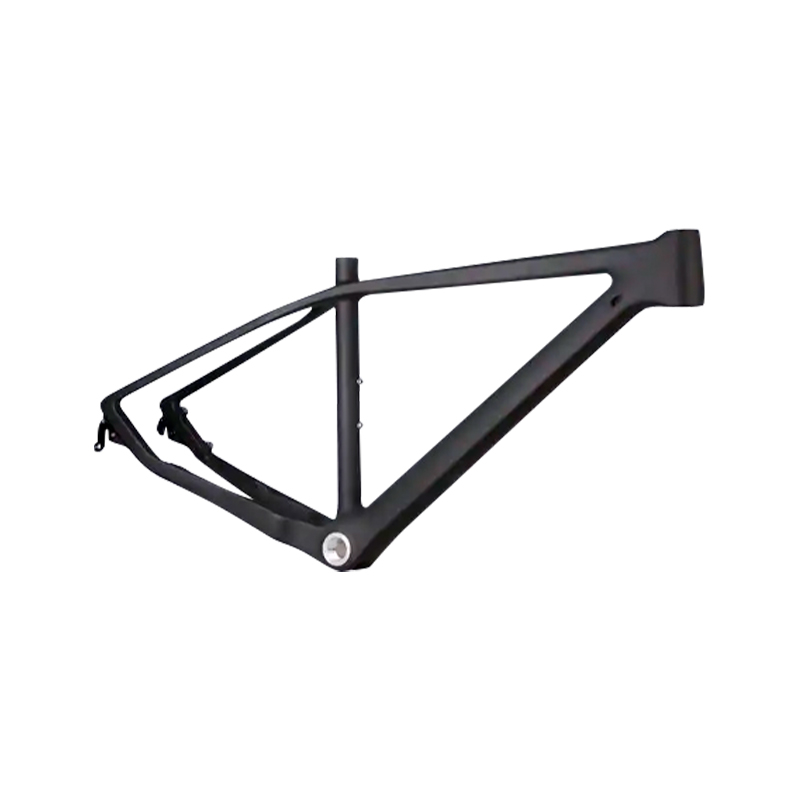

Hiilikuitupolkupyörän runko

Polkupyörän hiilikuiturungot koostuvat hiilikuitukerroksista (kudotut hiilikuitukerrokset), jotka on upotettu epoksihartsimatriisiin. Hiilikuitu antaa sille lujuutta, ja hartsi sitoo sen yhteen. Useimmat kehykset on valmistettu useista kerroksista hiilikuitu-/hartsimateriaalia (kutsutaan "prepreg"-materiaaliksi), ja eri laatuja ja suuntauksia on otettu huomioon eri paikoissa kehyksessä.
Edut:

  • Korkea jäykkyys-painosuhde;
  • Parannettu muotoiltavuus;
  • Voidaan muotoilla aerodynaamiksi putkiprofiileiksi.
Kontaktieren Sie uns
Vorherige：Korkean lujuuden korroosionkestävyys Kevyt melalautaNächste：Kevyt hiilikuituinen Pickleball-mela
Umfang
Teokset - Hiilikuitu
Taivutusvoima MPa 700-900
Vetolujuus MPa 300-400
Puristusvoimat MPa 150-250
Elastisuusmoduuli GPA 200-300
Tiheydet g/cm 3 1.8
MONOCOQUE · KORKEA MODULUS
Hiilikuitupolkupyörän runko
Monokokkirakenne käyttäen Toray T700, T800 ja M40J hiilikuituprepregiä EPS-sisävalulla. Rungon painoalue 850–1150 g (koko M, levyjarruversio). Asennusaikataulu on suunniteltu anisotrooppiseen jäykkyyden jakautumiseen: pääputken sivuttaisjäykkyys 120 N·m/° (EN 14781 standardi), alatuen vääntöjäykkyys 180 Nm/° alle 50 N·m vääntömomentin. Pudotuskohdistustoleranssi ±0,5 mm, puristussovitettu BB86-kuoren samankeskisyys 0,05 mm sisällä.
Paino (M) 850-1150g
BB-jäykkyys 180 N·m/°
Haarukan offset 43-48 mm
◆
Rakenteelliset edut
  • → Ominaisjäykkyyssuhde: 105–120 kN·m/kg, ylittää alumiinin 6061 (25 kN·m/kg) ja teräksen (20–22 kN·m/kg) saman massan alapuolella.
  • → Tärinänvaimennus: Modaalinen vaimennuskerroin 0,025–0,035 taajuudella 50–200 Hz, mikä vähentää tienvärinän siirtymistä kosketuspisteisiin.
  • → Iskunkestävyys: Pudotustestin suorituskyky standardin EN 14766 mukaan: ei rakenteellista murtumaa, kun 22 kg on pudonnut 450 mm:n korkeudelta.
  • → Korroosionkestävyys: Hiki, suolasuihku tai UV-altistus eivät vaikuta (testattu ASTM B117:n mukaan, 500 tuntia).
◆
Geometriset ja asettelutiedot
Ketjun pituus 405–425 mm (koon mukaan)
Pääputken kulma 71° - 73,5°
Alakiinnikkeen pudotus 65-75 mm
Kuidun tilavuusosuus 58 % - 65 %
Kerrosten lukumäärä (DT-alue) 12–18 kerrosta (0°/45°/90° suunta)
01
Mekaaninen validointi
Väsymistesti standardin ISO 4210-6 mukaan: 100 000 sykliä 1 200 N:n kuormituksella polkimiin kohdistettuna, ei halkeamien leviämistä. Pääputken isku: 18 kN staattinen kuormitus ilman vikaa.
02
Pinta & viimeistely
Matta UD, kiiltävä twill tai raakahiilellä paljastettu viimeistely. Kirkkaan pinnoitteen paksuus 40–60 μm, UV-kestävä, kellastuminen ΔE < 1,5 500 tunnin QUV jälkeen.
03
Yhteensopivuus
Kapeneva pääputki (1-1/8" - 1-1/2"), kierteinen BB86-92 tai T47-alakiinnike, tasainen levyjarru (160/140 mm roottori), läpikulkuakseli 12x100/12x142 mm.
⚙
Sovellussegmentit
Maantieajoa Endurance/Gran Fondo Sora koko tie Ratapyöräily Sähköpyörän muunnos (sertifioitu)
▸ Asennus- ja vääntömomenttitiedot
  • Karan etulevyn pultit: 5–6 N·m (hiiliasennustahna tarvitaan ohjausputkeen)
  • Alakannatinkupit: 40–50 N·m (kierre) / puristussovitus vaatii Loctite 641:n
  • Levyjarrusatulan pultit: 8–10 N·m (keskivahva kierrelukko)
  • Vaihteen ripustin: 3–4 N·m, vaihdettava dropout-tyyppinen UDH-yhteensopiva
▸ Huolto- ja käsittelyohjeet
  • Vältä puristamasta yläputkeen tai istuinputkeen; käytä työtelineen vain satulatolppaan.
  • Tarkasta irtoaminen törmäyksen jälkeen käyttämällä kolikon napautustestiä (äänikorkeuden muutos osoittaa irtoamista).
  • Älä ylitä 8 N·m missään hiililiitäntäkomponentissa ilman aluslevyä tai vääntömomentin rajoitinta.
  • Varastointilämpötila -10°C - 50°C, vältä suoraa kosketusta asetonin tai jarrunesteen kanssa.
ⓘ
Ratsastajan enimmäispainorajoitus
120 kg (vaihteisto mukaan lukien) maantie-/soraversioissa; 150 kg vahvistetussa sähköpyöräsertifioidussa versiossa.
ⓘ
Takuu kattaa maalit
2 vuotta delaminaatiota tai kirkkaan lakan kuoriutumista vastaan. Kivenlastuja ei ole peitetty.
ⓘ
Di2/EPS sisäinen reititys
Yhteensopiva Shimano Di2:n, SRAM AXS:n ja Campagnolo EPS:n kanssa. Sisäiset kanavat 4 johdolle.
! ISO 4210-6 sertifioitu. Erän sarjanumero jäljitettävyyttä varten. Asento optimoitu 75 kg kuljettajan painolle; räätälöityjä jäykkyyden säätämiseen.
